產 品 簡 介
很多重要場合，負載的用電可靠性十分重要。為了提高負載的用電可靠性，一般交流供電系統都采用雙電源供電，如雙路市電、一路市電加一路UPS。電力系統中很多重要負載等都采用這種供電方法。對于雙電源而言，如何安全、快速、有效地切換直接影響負載的用電可靠性，尤其是很多設備可接受的停電時間極其苛刻，如：要求停電時間不能超過10ms，有的甚至要求5ms，面對這種要求，普通的ATS等機械切換裝置是無法擔當此任的，而高速靜態無觸點切換開關以及快速掉電檢測能快速、安全、有效地實現雙電源的切換。

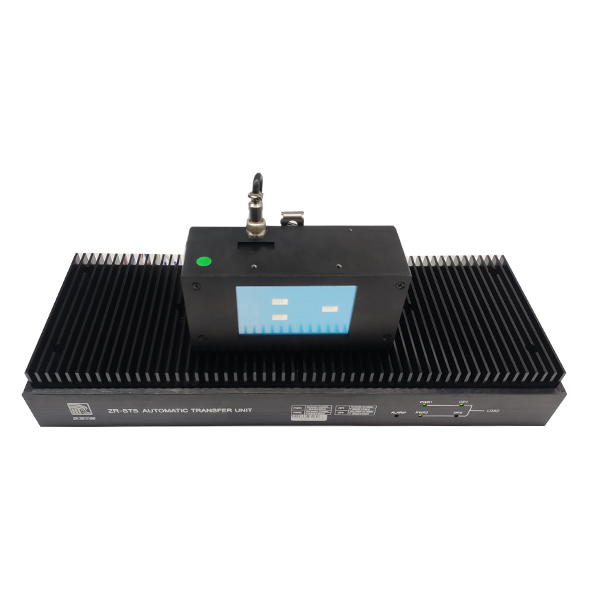

R-STS-Pro交流雙電源切換裝置采用的高速靜態無觸點切換原理設計實現，具有以下特點：
◆ 采用全數字化控制，抗干擾能力強運算速度快。
◆ 切換時間≤5ms，可靠性高。
◆ 過負載能力強，能承受滿負載開機。
◆ 具有輸入欠壓等保護功能。
◆ 帶外置顯示功能，可對雙電源交流切換裝置運行數據采集和處理，提供實時監視、參數設置、數據導出分析等功能，極大地方便了用戶對雙電源切換裝置的日常巡查與維護
裝置主要技術參數
|
裝置切換時間： |
阻性負載：≤ 5ms； |
|
感性或容性負載：5ms～15ms； |
|
|
額定輸入電壓： |
AC 220V（±20%）； |
|
額定輸入頻率： |
50Hz（±5Hz） |
|
額定切換電流： |
20A |
|
告警接點輸出： |
1組常閉（失電告警），1組常開（裝置故障）， 容量AC:2A,250V，DC:2A,30V(阻性負載)； |
|
電壓切換門限： |
額定電壓的80%（±5V）,回差10V； |
|
裝置切換方式： |
自動切換； |
|
產品外形尺寸: |
含安裝掛耳 ：483mm（寬）x 63mm（高）x 181mm（深） |
